Korte samenvatting
Een goed sonarbeeld begint niet bij het scherm, maar bij de transducer. De plaats waar de transducer wordt gemonteerd, bepaalt in grote mate hoe betrouwbaar de dieptemeting, bodemweergave en structuurinformatie zijn. Een verkeerde montage kan leiden tot ruis, wegvallende bodem of een onstabiel beeld, terwijl een correct geplaatste transducer zorgt voor een stabiele en nauwkeurige weergave onder vrijwel alle omstandigheden. In dit artikel lees je hoe je een transducer op de juiste manier monteert, welke invloed de buitenboordmotor en de waterstroming hebben en hoe je met een eenvoudige waterpas een uitstekende basisafstelling kunt maken.
Waarom de plaatsing van een transducer zo belangrijk is
Een sonarinstallatie is zo goed als de informatie die de transducer ontvangt. De transducer zet elektrische signalen om in geluidsgolven, die vervolgens weerkaatsen op de bodem, vissen en onderwaterstructuren. Die terugkerende signalen worden door de fishfinder verwerkt tot het beeld dat op het scherm verschijnt.
Dat proces werkt alleen goed wanneer de transducer in juiste hoek ongestoord water bevindt. Zodra de sonarstralen door luchtbellen, turbulentie of verstoorde waterstroming moeten bewegen, neemt de kwaliteit van het signaal direct af. Dit zie je terug als ruis, onderbrekingen in de bodemlijn of een beeld dat bij hogere snelheid volledig wegvalt.
Veel gebruikers proberen dit soort problemen op te lossen door instellingen aan te passen, terwijl de oorzaak vaak onder de boot zit. Een verkeerde montage kan zelfs de beste sonar beperken. Daarom is de installatie minstens zo belangrijk als de kwaliteit van de sonar zelf.
👉Storingen en problemen herkenen en oplossen | Storingsdiagnose HUB
Hoe waterstroming de prestaties beïnvloedt
Water lijkt tijdens het varen misschien rustig langs de romp te stromen, maar onder de boot gebeurt veel meer dan je met het blote oog kunt zien. De romp verplaatst water, strakes en kimkielen veranderen de stroming en de buitenboordmotor veroorzaakt extra turbulentie.
Voor een transducer is vooral lucht de grootste vijand. Sonargolven kunnen zich uitstekend door water verplaatsen, maar nauwelijks door lucht. Zodra luchtbellen tussen de transducer en het water terechtkomen, wordt een deel van het signaal geblokkeerd. Het gevolg is dat de sonar minder informatie ontvangt en het beeld minder betrouwbaar wordt.
Daarom moet een transducer altijd worden gemonteerd op een plaats waar het water zo schoon en gelijkmatig mogelijk langs de romp stroomt.
De invloed van de buitenboordmotor
Een buitenboordmotor veroorzaakt achter de boot een zogenaamde propellerstroom of prop wash. De schroef mengt water en lucht met elkaar, waardoor een gebied ontstaat met veel turbulentie en luchtbellen.
Wanneer een transducer zich in deze zone bevindt, ontstaan vaak problemen zoals een instabiele dieptemeting, ruis in het sonarbeeld of verlies van bodemcontact bij hogere snelheid. Moderne systemen zoals Side Imaging, Down Imaging en MEGA Imaging zijn hier nog gevoeliger voor, omdat zij veel meer detail registreren.

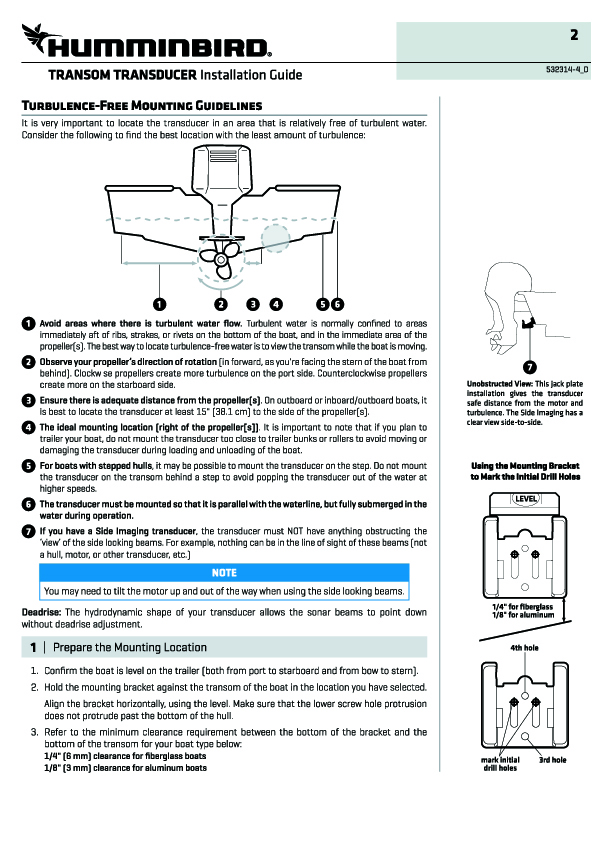

Om die reden adviseert Humminbird dat een spiegeltransducer minimaal ongeveer 38 centimeter (15 inch) van de propeller wordt gemonteerd. Deze afstand is een veilige ondergrens om de directe propellerstroming te vermijden. In de praktijk kan een iets grotere afstand zelfs betere resultaten opleveren, mits de transducer zich nog steeds in een stabiele waterstroom bevindt.

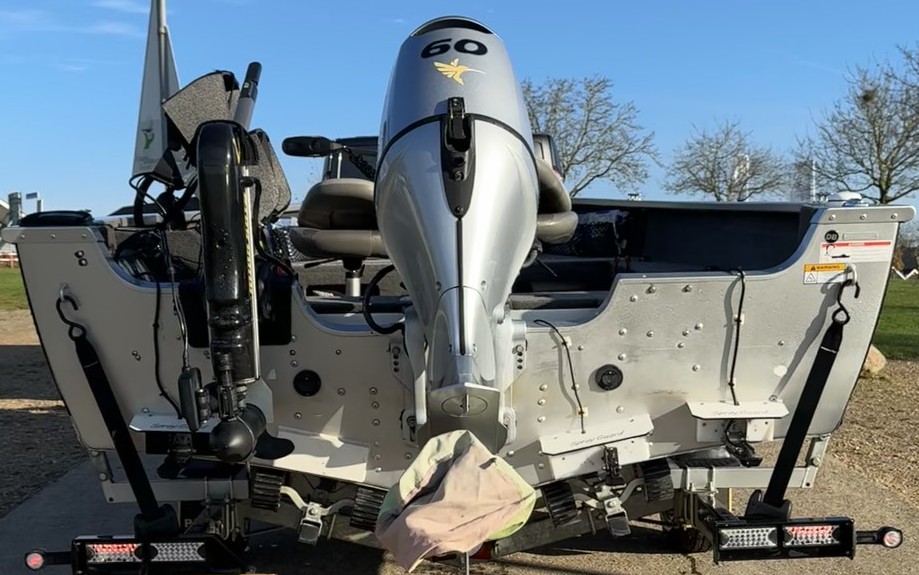

De juiste plaats op de spiegel
De ideale positie bevindt zich meestal naast de buitenboordmotor en niet direct daarachter. Achter de motor is het water vrijwel altijd het meest turbulent. Aan één van de zijkanten is de waterstroming vaak rustiger, waardoor de transducer een veel beter signaal ontvangt.
Toch bestaat er geen universele montagepositie die voor iedere boot hetzelfde is. Rompvorm, motorhoogte, gewicht en snelheid beïnvloeden allemaal de waterstroming. Daarom is het verstandig om de montage altijd te combineren met een proefvaart.
Kijk tijdens de montage niet alleen naar de beschikbare ruimte op de spiegel, maar probeer vooral een plek te kiezen waar de waterstroom zo schoon mogelijk blijft.
De juiste montagehoogte
Niet alleen de plaats op de spiegel is belangrijk, ook de hoogte bepaalt hoe goed de transducer presteert.
Wanneer de transducer te hoog wordt geplaatst, bestaat de kans dat hij bij hogere snelheid gedeeltelijk uit het water komt of lucht aanzuigt. Het resultaat is vaak een sonarbeeld dat plotseling wegvalt tijdens het planeren.
Een te lage montage is echter ook niet wenselijk. De transducer komt dan dieper in turbulentie terecht en veroorzaakt bovendien extra weerstand tijdens het varen.
Als uitgangspunt wordt de onderzijde van de transducer meestal gelijk met of net iets onder de onderzijde van de romp geplaatst. Vanuit die positie kan de hoogte tijdens een proefvaart verder worden geoptimaliseerd.
De juiste hoek van de transducer
Naast de hoogte speelt ook de hoek een belangrijke rol. De sonarstralen moeten zo recht mogelijk de bodem bereiken. Wanneer de transducer scheef staat, wordt de bundel niet meer correct uitgezonden en neemt de nauwkeurigheid af.
Bij traditionele 2D-sonar kan dit leiden tot minder nauwkeurige dieptemetingen. Bij Side Imaging en MEGA Imaging kan een kleine afwijking zelfs zichtbaar worden als een ongelijk of vervormd beeld.
Humminbird adviseert daarom dat de transducer tijdens het varen zo goed mogelijk parallel aan de waterlijn(Kiel) staat.
Praktische methode: transducer uitlijnen met waterpas (professionele installatie)
Een eenvoudige maar zeer nauwkeurige methode om de juiste beginpositie van een transducer te bepalen is het gebruik van een waterpas. Deze techniek wordt vaak gebruikt bij professionele sonarinstallaties, omdat je hiermee de boot en transducer zo goed mogelijk uitlijnt met de werkelijke waterlijn.
Het doel is om de boot op de trailer exact dezelfde stand te geven als wanneer deze in het water ligt. Alleen dan kun je de transducer correct parallel aan het wateroppervlak afstellen.
Wanneer de boot in het water ligt, plaats je een waterpas (bij voorkeur circa 1 meter lang voor meer nauwkeurigheid) op een vlak deel van de vloer of langs een rechte rand in de boot. Je zult zien dat de waterpas niet exact in het midden staat; de bel wijkt meestal naar één kant uit door de natuurlijke ligging van de boot in het water.
Aan de lage kant van de waterpas corrigeer je dit verschil door kleine vulstukken te plaatsen, bijvoorbeeld muntstukken. Door net zolang te vullen totdat de bel precies tussen de streepjes staat, breng je de boot visueel in balans ten opzichte van de waterlijn. Dit is een referentiepunt voor de rest van de installatie.
Belangrijk is om precies te onthouden waar en hoeveel vulmateriaal je hebt gebruikt. Het maken van een foto wordt sterk aangeraden, zodat je deze positie later exact kunt reproduceren.
Zodra de boot uit het water op de trailer ligt, verplaats je deze naar een zo vlak mogelijke ondergrond. Plaats vervolgens dezelfde waterpas op exact dezelfde positie als in het water. Gebruik het neuswiel van de trailer om de stand van de boot te corrigeren.
Draai het neuswiel langzaam omhoog of omlaag totdat de waterpas opnieuw aangeeft dat de boot waterpas staat, precies zoals je dat in het water hebt ingesteld met de muntjes. Op deze manier simuleer je de werkelijke vaarsituatie op een vaste ondergrond.
Vanaf dit referentiepunt kun je beginnen met het afstellen van de transducer. Plaats een kleine waterpas in de lengterichting op de bovenzijde van de transducer en stel deze zo af dat hij volledig parallel staat aan de waterlijn van de boot. Fixeer daarna de montage stevig, zodat er geen beweging meer mogelijk is in de beugel.
Voor extra nauwkeurigheid kun je ook een waterpas in de breedte over de transducer leggen. Hiermee controleer je of de transducer niet scheef op de spiegel gemonteerd is en volledig recht ten opzichte van de romp staat.
Wanneer beide controles correct zijn uitgevoerd, staat de transducer in een optimale basispositie. Hij is dan zo goed mogelijk uitgelijnd met de werkelijke waterlijn van de boot, waardoor je tijdens de proefvaart veel sneller tot een perfect sonarbeeld kunt komen.
Deze methode voorkomt dat je achteraf grote correcties moet uitvoeren op het water en zorgt ervoor dat je installatie vanaf het begin in de juiste richting staat.
Waarom een proefvaart onmisbaar is
Geen enkele boot gedraagt zich hetzelfde. Zelfs twee identieke boten kunnen door belading, motortrim of accessoires een andere waterstroming hebben.
Daarom is een proefvaart altijd noodzakelijk. Tijdens het varen controleer je of de bodem stabiel zichtbaar blijft, of de sonar geen storingen vertoont en of het beeld ook bij hogere snelheid betrouwbaar blijft.
Blijkt dat het beeld bij planeren wegvalt, dan kan een kleine aanpassing van slechts enkele millimeters al voldoende zijn om het probleem op te lossen.
Juist deze laatste afstelling maakt vaak het verschil tussen een redelijk en een uitstekend sonarbeeld.
Moderne sonar stelt hogere eisen
Nieuwe technologieën zoals MEGA Imaging, Side Imaging, Down Imaging en live sonar leveren een ongekend detailniveau. Die hogere resolutie heeft echter ook een nadeel: installatiefouten worden sneller zichtbaar.
Een kleine luchtbel, een minimale hoekafwijking of een verstoorde waterstroming kan al invloed hebben op de beeldkwaliteit. Daarom is een nauwkeurige montage vandaag belangrijker dan ooit.
Wie investeert in hoogwaardige sonarapparatuur, doet er verstandig aan minstens evenveel aandacht te besteden aan de montage van de transducer.
Veelgemaakte fouten
In de praktijk blijken veel sonarproblemen terug te voeren op een beperkt aantal montagefouten. Een transducer die te dicht achter de buitenboordmotor wordt geplaatst, krijgt vrijwel altijd te maken met turbulentie. Ook een te hoge montage zorgt regelmatig voor wegvallende dieptemetingen zodra de boot snelheid maakt.
Daarnaast wordt de invloed van kabelrouting vaak onderschat. Wanneer een transducerkabel langdurig parallel loopt aan voedingskabels of ontstekingskabels, kan dit ongewenste elektrische storingen veroorzaken.
Een andere veelvoorkomende fout is dat de installatie na montage niet meer wordt gecontroleerd tijdens een proefvaart. Juist op het water wordt zichtbaar of de gekozen positie daadwerkelijk optimaal is.
Het resultaat van een correcte montage
Een goed gemonteerde transducer levert een stabiel en betrouwbaar sonarbeeld op. De bodem blijft ook bij hogere snelheid duidelijk zichtbaar, structuren worden scherper weergegeven en storingen nemen aanzienlijk af.
Daardoor wordt het eenvoudiger om bodemveranderingen, taluds, plantenbedden, vis en andere onderwaterstructuren correct te interpreteren. Uiteindelijk levert een goede installatie niet alleen een mooier beeld op, maar ook meer vertrouwen tijdens iedere vaartocht.
Conclusie
De transducer vormt het fundament van iedere sonarinstallatie. Een verkeerde montage beperkt zelfs de beste fishfinder, terwijl een correcte installatie het maximale uit iedere sonar haalt.
Door rekening te houden met de waterstroming, voldoende afstand te houden tot de buitenboordmotor, de juiste montagehoogte te kiezen en de transducer zorgvuldig uit te lijnen, ontstaat een stabiel en betrouwbaar sonarbeeld. Gebruik daarbij een waterpas als uitgangspunt, maar vertrouw uiteindelijk altijd op een proefvaart om de installatie tot in detail af te stellen.
Een goede transducerplaatsing kost misschien iets meer tijd, maar levert jarenlang betere prestaties op.
FAQ
Wat is de minimale afstand tussen een transducer en een buitenboordmotor?
Voor een spiegeltransducer adviseert Humminbird een minimale afstand van ongeveer 38 centimeter vanaf de propeller. Hiermee wordt voorkomen dat de transducer zich in de turbulente propellerstroom bevindt.
Waar plaats je een transducer het beste?
De beste positie is meestal naast de buitenboordmotor, waar het water schoon en rustig langs de romp stroomt. De exacte positie verschilt per boot en wordt tijdens een proefvaart gecontroleerd.
Hoe hoog moet een transducer worden gemonteerd?
Als uitgangspunt wordt de onderzijde van de transducer gelijk met of net iets onder de onderzijde van de romp geplaatst. Daarna wordt de hoogte indien nodig op het water verfijnd.
Waarom gebruik je een waterpas bij de montage?
Met een waterpas kun je de transducer eenvoudig parallel aan de waterlijn afstellen. Dit vormt een uitstekende basis voordat de definitieve afstelling tijdens een proefvaart plaatsvindt.
Waarom valt mijn sonarbeeld weg bij hogere snelheid?
Dit wordt meestal veroorzaakt door luchtbellen of turbulentie rond de transducer. Een kleine aanpassing van de montagehoogte of positie lost dit probleem in veel gevallen op.
Is een proefvaart echt noodzakelijk?
Ja. Alleen tijdens het varen kun je beoordelen hoe de transducer zich gedraagt bij verschillende snelheden en belasting. Een proefvaart is daarom een essentieel onderdeel van iedere professionele sonarinstallatie.
