Cavitatie en luchtbellen bij sonar: oorzaak van storingen en slecht sonarbeeld

12 mei 2026 Bart van den Boom

Korte samenvatting

In deze uitleg wordt duidelijk hoe cavitatie, propwash en luchtbellen sonarstoringen veroorzaken bij Humminbird systemen. Deze effecten ontstaan door verstoring van de waterstroming rondom propeller, romp en transducer, waardoor het sonarsignaal wordt onderbroken of verstoord. Het resultaat is een instabiel sonarbeeld met ruis, wegvallende signalen, gaten in de return of volledig verlies van bodemcontact.

Waarom sonar gevoelig is voor lucht

Sonar werkt met geluidsgolven die zich door water verplaatsen.

👉 Zodra er lucht tussen de transducer en het water komt, wordt het signaal direct verstoord.

Dit veroorzaakt vaak:

wegvallend sonarbeeld
ruis en clutter in het scherm
instabiele diepteweergave
verlies van detail bij snelheid
onderbroken bodemtracking

Wat is cavitatie?

Cavitatie ontstaat wanneer de druk rondom een propellerblad zo laag wordt dat water lokaal “kookt” bij normale temperatuur.

Dit gebeurt door:

hoge rotatiesnelheid van de propeller
hoge belasting op een klein bladoppervlak
ongunstige stroming rondom schroef of romp

Gevolg:

dampbellen ontstaan in het water
deze imploderen direct bij hogere druk
dit veroorzaakt trillingen, geluid en zelfs schade aan de propeller

👉 Dit is dus niet alleen een sonarprobleem, maar ook een mechanisch fenomeen.

Wat is propwash?

Propwash (schroefwater) is de krachtige waterstroom die door de propeller wordt geproduceerd om het vaartuig voort te stuwen.

Kenmerken:

sterke, turbulente waterstroom achter de boot
menging van lucht en water
directe invloed op stroming rond de transducer

Functie:

levert voortstuwing en snelheid
beïnvloedt manoeuvreerbaarheid van de boot

Invloed op sonar:

👉 Propwash kan luchtbellen richting de transducer brengen, waardoor het sonarsignaal tijdelijk wordt onderbroken of verstoord.

Verschil tussen cavitatie en propwash

Hoewel ze vaak door elkaar worden gehaald, zijn het twee verschillende fenomenen:

Cavitatie:

ontstaat door drukverschillen aan de propellerbladen
vormt dampbellen die imploderen
kan schade veroorzaken aan hardware

Propwash:

is een waterstroom achter de propeller
veroorzaakt turbulentie en luchtmenging
beïnvloedt vooral sonarbeeld en stabiliteit

👉 Sonar kan niet goed door lucht “kijken”, waardoor het beeld verstoord raakt.

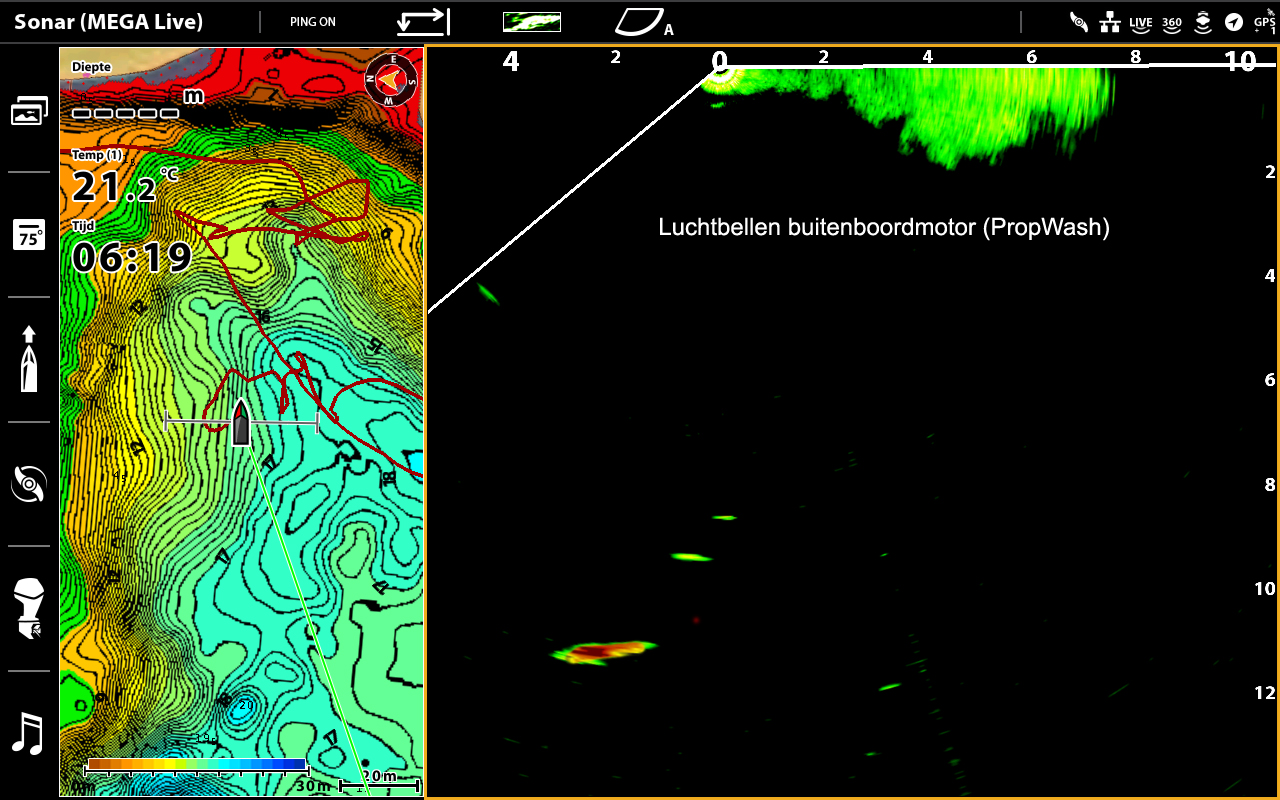

Hoe herken je Propwash(Luchtbellen)in sonarbeeld?

Typische symptomen zijn:

sonarbeeld valt weg tijdens varen
diepte springt of verdwijnt
veel ruis of clutter in beeld
strepen of vervorming in Side Imaging
slecht bodemcontact op snelheid
beeld perfect stilstaand, maar slecht tijdens varen

👉 Vooral bij hogere snelheid worden deze problemen zichtbaar.

Welke sonarsystemen hebben hier last van?

Propwash kan vrijwel alle moderne sonartechnieken van alle merken beïnvloeden:

2D sonar
Down Imaging
Side Imaging
MEGA Live Imaging
MEGA 360 Imaging

👉 Hoe hoger de frequentie en detailweergave, hoe gevoeliger het systeem wordt voor luchtverstoring.

Meest voorkomende oorzaken

In de praktijk zie ik vaak:

transducer te hoog gemonteerd
verkeerde kant motor ivm draairichting propeller (Propwash schroefwater/schroeflucht)
montage achter turbulente rompdelen
montage te dicht bij motor of step
slechte uitlijning van de transducer
lucht die onder de romp wordt getrokken
beschadigde of vervuilde transducer

👉 De meeste sonarproblemen op snelheid zijn installatiegerelateerd.

Belangrijk praktijkinzicht

Veel gebruikers denken dat:

de sonar defect is
de software fout werkt
de transducer kapot is

👉 Terwijl de echte oorzaak vaak simpelweg lucht onder de transducer is.

Oplossingen voor Propwashproblemen

Een stabiel sonarbeeld begint bij correcte montage.

Belangrijke oplossingen:

transducer lager plaatsen
montage buiten turbulente waterstroming
correcte hoek van de transducer
voldoende afstand tot motor en rompverstoringen
transducer verplaatsen andere kant motor (draairichting propeller)
kabels en montage controleren
testen op verschillende snelheden

👉 Kleine aanpassingen kunnen enorme verschillen geven in beeldkwaliteit.

Conclusie

Cavitatie, Propwash(luchtbellen) behoren tot de meest voorkomende oorzaken van sonarstoringen tijdens het varen.

👉 Moderne sonar heeft schoon en stabiel water nodig om correct te functioneren.

In de praktijk ligt de oplossing meestal niet in nieuwe apparatuur, maar in:

correcte montage
juiste positionering
stabiele waterstroming langs de transducer

Goed sonarbeeld begint letterlijk bij schoon water onder je transducer.

Veelgestelde vragen (FAQ)

Wat is cavitatie bij sonar?
Cavitatie is het ontstaan en instorten van dampbellen door drukverschillen in water, meestal veroorzaakt door propellerbelasting of stroming.

Wat is propwash?
Propwash is de waterstroom (schroefwater) die door de propeller wordt weggeblazen en turbulentie achter de boot veroorzaakt.

Waarom veroorzaken luchtbellen sonar storingen?
Omdat sonar afhankelijk is van water als medium. Lucht blokkeert of verstrooit het signaal volledig.

Hoe ziet dit eruit op het scherm?
Ruis, instabiele diepte, wegvallende bodem, strepen in Side Imaging of compleet verlies van beeld bij snelheid.

Wanneer komt dit het meest voor?
Bij hogere snelheid, slechte montagepositie van de transducer of sterke turbulentie achter de romp of motor.
