Korte samenvatting
Hier op deze pagina gaat het over het herkennen en analyseren van oppervlakte ruis in sonarbeelden bij Humminbird systemen. Oppervlakte ruis (surface clutter) verschijnt als een onrustige laag bovenin het sonarbeeld met stippen, ruis, verticale strepen of een “mistachtig” effect net onder het wateroppervlak. Dit wordt veroorzaakt door luchtbellen, golfslag, turbulentie, gevoeligheidsinstellingen of interferentie van andere apparatuur. De pagina legt uit hoe je dit onderscheidt van echte vis of structuur en welke instellingen zoals gain, filtering en transducerpositie helpen om het beeld rustiger en beter leesbaar te maken.
Oppervlakte ruis en sonarbeeld gedrag

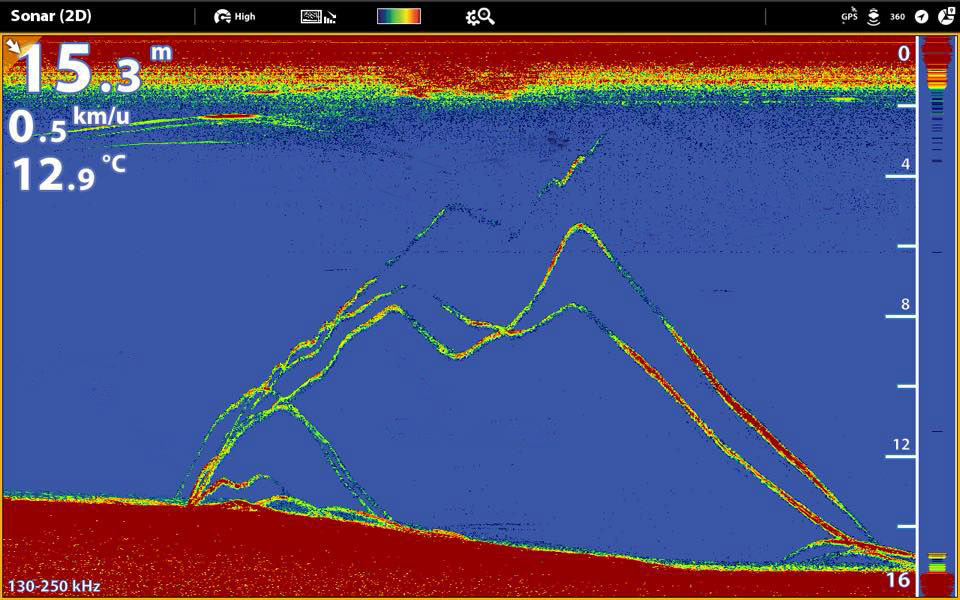

Oppervlakte ruis is zichtbaar als onrust, stippen, verticale strepen of een “mistlaag” in de bovenste waterzone van je sonarbeeld. Dit wordt vaak gezien als storing, maar in de meeste gevallen is het een normaal fysisch effect van hoe sonar zich gedraagt vlak onder het wateroppervlak.
Het is belangrijk om dit goed te herkennen, omdat te agressief corrigeren met filters vaak meer informatie kost dan de ruis zelf.
Hoe ontstaat oppervlakte ruis?
- golfslag en beweging van het wateroppervlak
- luchtinslag door wind, stroming of beluchting
- regen of druppelimpact op het wateroppervlak
- sterke reflecties dicht onder de transducer
- ondiepe signalen die direct terugkaatsen
- automatische versterking (gain) die zwakke signalen optilt
- Cavitatie | lucht en turbulentie
👉 In ondiep water wordt dit effect sterker doordat het signaal minder ruimte heeft om te stabiliseren.
Wat zie je op je sonarbeeld?
- onrust of “snow” in de bovenste waterlaag
- onstabiel of flikkerend beeld
- verlies van detail dicht onder het oppervlak
- variatie in beeld bij wind of snelheid
👉 Dit wordt vaak verkeerd geïnterpreteerd als storing, maar is meestal fysisch gedrag van het water en signaal.
Waarom dit geen defect is
Oppervlakte ruis is vrijwel nooit een hardwareprobleem. Het ontstaat door:
- natuurlijke sonarreflectie aan een onrustig oppervlak
- hoge gevoeligheid van het systeem
- lucht- en waterbeweging
- versterking van zwakke signalen in de bovenlaag
👉 Belangrijk inzicht: een rustig beeld is niet automatisch betere informatie.
Oplossingen
1. Surface clutter regeling
- oppervlakte filtering aanpassen
- niet volledig wegfilteren
2. Gain optimaliseren
- gevoeligheid iets verlagen
- voorkomen dat ruis wordt versterkt
3. Filtering instellen
- noise / interference filter gebruiken
- balans zoeken tussen rust en detail
4. Omgevingsfactoren begrijpen
- wind, regen en stroming meenemen in interpretatie
- situatie is vaak tijdelijk
5. Basisinstellingen testen
- terug naar standaardinstellingen bij twijfel
- opnieuw opbouwen van beeld
Belangrijk: filtering is een compromis
- minder ruis = minder zwakke signalen zichtbaar
- strakker beeld = verlies van detail (vis/structuur)
- zware filtering = risico op gemiste targets
👉 Een beetje ruis accepteren is vaak beter dan te agressief filteren
Conclusie
Oppervlakte ruis is geen storing maar een fysisch effect van waterbeweging en sonarreflectie. Het hoort bij het systeem en moet geïnterpreteerd worden, niet volledig weggefilterd.
👉 In sonar geldt: rust in beeld is niet altijd betere data.
Veelgestelde vragen (FAQ)
Wat is oppervlakte ruis in sonar?
Oppervlakte ruis is ongewenste “rommel” in het bovenste deel van het sonarbeeld veroorzaakt door lucht, beweging of instellingen.Hoe herken je surface clutter?
Als een onrustige band met stippen, ruis of strepen vlak onder het wateroppervlak.Wat veroorzaakt oppervlakte ruis?
Golfslag, luchtbellen, hoge gevoeligheid (gain), slechte transducerplaatsing of elektrische interferentie.Hoe los je oppervlakte ruis op?
Door gain te verlagen, filters aan te passen, transducerpositie te optimaliseren en storingsbronnen te scheiden.Kan oppervlakte ruis vis verbergen?
Ja, sterke ruis kan kleine vis of structuren in het bovenste watergedeelte maskeren.
