AutoChart Live uitgelegd: wat is een Zero Line-kaart en wat is een AutoChart-kaart?
12 juni 2026 Bart van den Boom
Korte samenvatting:
AutoChart Live is een functie van Humminbird waarmee je zelf waterkaarten opbouwt met sonar- en GPS-data. De Zero Line-kaart vormt de basisstructuur met oeverlijnen, terwijl AutoChart Live hier meetgegevens aan toevoegt. Samen vormen ze een systeem waarmee je stap voor stap een gedetailleerde AutoChart-kaart maakt.
AutoChart Live uitgelegd: wat is een Zero Line-kaart en wat is een AutoChart-kaart?
AutoChart Live is een functie binnen Humminbird-toestellen waarmee je zelf waterkaarten kunt opbouwen op basis van sonar- en GPS-gegevens. Tijdens het varen worden dieptemetingen gekoppeld aan een exacte positie en direct verwerkt tot contourlijnen. Zo ontstaat stap voor stap een kaart van het gebied dat je aan het inmeten bent.
Daarbij komen vaak drie begrippen terug die nauw met elkaar samenhangen, maar niet hetzelfde betekenen: AutoChart Live, de Zero Line-kaart en de AutoChart-kaart.
Veranderende wateren en verouderde kaarten
Veel wateren veranderen voortdurend. Door natuurlijke processen, baggerwerkzaamheden, waterstandsverschillen en sedimentatie kan het bodemverloop in de loop van de tijd aanzienlijk veranderen.
Daardoor komt het regelmatig voor dat bestaande waterkaarten niet meer volledig overeenkomen met de actuele situatie onder water. Juist op dat punt wordt het interessant om zelf te gaan meten in plaats van volledig te vertrouwen op bestaande kaartinformatie.
👉Wil je beter begrijpen hoe verschillende kaartlagen samenwerken in moderne navigatie, lees dan ook dit artikel over diverse kaartlagen in waterkaarten.
Hoe AutoChart Live in de basis werkt
AutoChart Live werkt met het combineren van sonar- en GPS-data. De sonar meet continu de waterdiepte, terwijl de GPS precies vastlegt waar die meting plaatsvindt. Samen vormen die gegevens individuele meetpunten die op de kaart worden geplaatst.
Wanneer AutoChart Live wordt ingeschakeld en de opname actief is, begint het systeem niet met een vooraf ingevulde gedetailleerde kaart, maar met het verzamelen en opbouwen van eigen data. Die gegevens worden direct verwerkt tot contourlijnen die tijdens het varen zichtbaar worden en stap voor stap worden aangevuld.
Wat de Zero Line-kaart is
De Zero Line-kaart vormt de basis waarop AutoChart Live zijn gegevens opslaat en structureert. Deze kaart bevat alleen de omtrek van het water, zoals oevers, kustlijnen en eilanden. Diepte-informatie ontbreekt volledig.
De naam Zero Line verwijst naar het nulpunt van de waterdiepte: de overgang tussen land en water. Vanaf dat uitgangspunt worden alle latere metingen opgebouwd.
In de praktijk is de Zero Line-kaart dus geen kaart die meet, maar een basisstructuur waarin alle AutoChart Live-data wordt vastgelegd.
Zero Line en AutoChart op dezelfde SD-kaart
Een belangrijk punt dat vaak voor verwarring zorgt, is dat de Zero Line-gegevens en AutoChart Live-data op dezelfde SD-kaart kunnen worden opgeslagen.
Het verschil zit niet in de fysieke kaart zelf, maar in de data die erop wordt weggeschreven. De Zero Line-kaart bevat de basisstructuur van het water, zoals oeverlijnen en landcontouren. Wanneer AutoChart Live wordt gebruikt, worden daar stap voor stap eigen sonar- en GPS-metingen aan toegevoegd.
Op diezelfde SD-kaart ontstaat daardoor een dataset die steeds gedetailleerder wordt, met onder andere dieptelijnen en bodemstructuren. Die verzamelde gegevens vormen samen de basis voor de AutoChart-kaartweergave.
Je kunt het zien als één SD-kaart waarop eerst alleen een basislaag staat, waarna er tijdens het gebruik steeds meer meetgegevens aan worden toegevoegd, waardoor het kaartbeeld geleidelijk steeds verfijnder wordt.

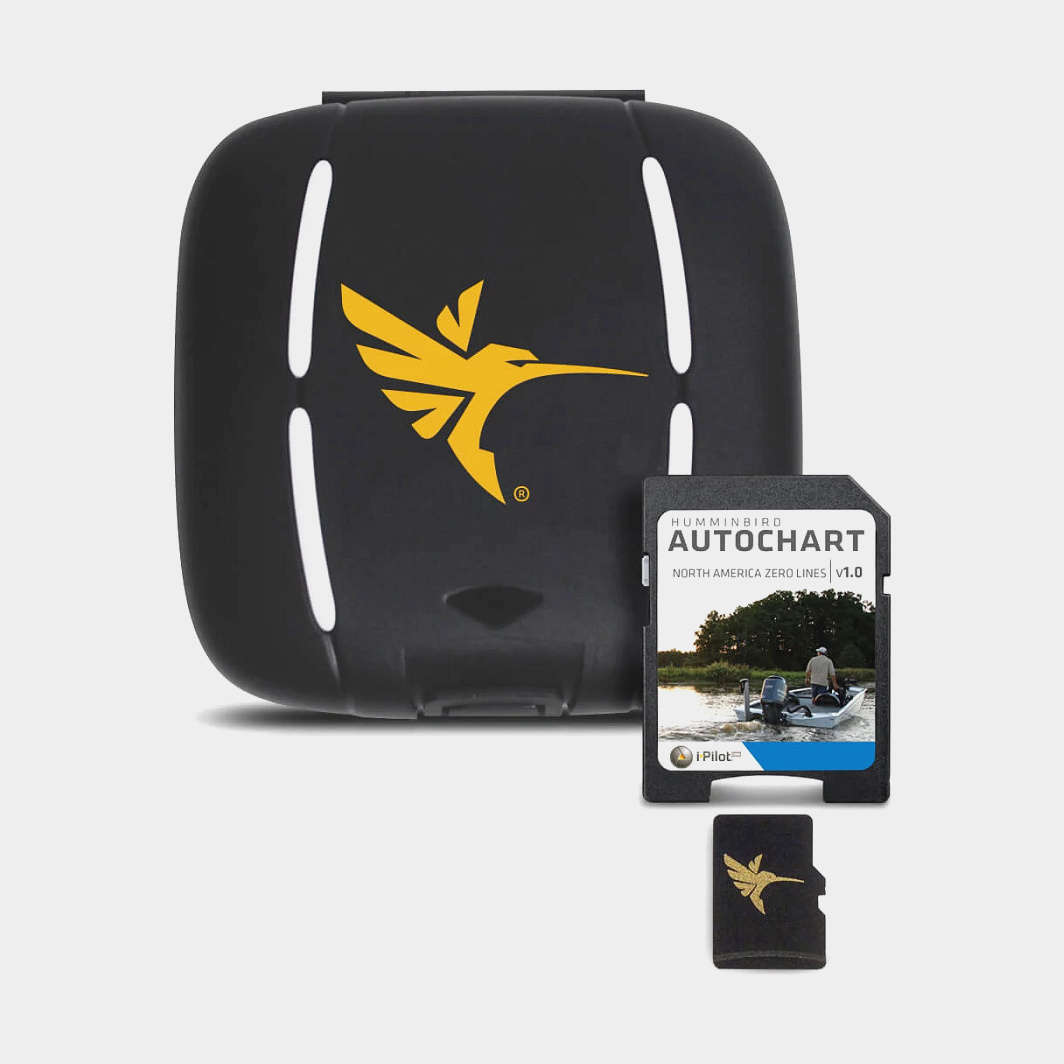

Extra verduidelijking: Zero Line SD-kaart en AutoChart SD-kaart
Voor de duidelijkheid wordt in de praktijk vaak gesproken over de Zero Line SD-kaart en de AutoChart SD-kaart alsof dit verschillende dingen zijn. In werkelijkheid gaat het om dezelfde SD-kaart.
De Zero Line SD-kaart is de basiskaart met oever- en watercontouren. Op dezelfde kaart wordt vervolgens AutoChart Live-data opgeslagen, waarmee de kaart stap voor stap wordt uitgebreid met dieptelijnen en bodemstructuren.
Je kunt het dus zien als één en dezelfde kaart die twee functies combineert: een vaste basislaag (Zero Line) en een dynamische laag met zelf verzamelde metingen (AutoChart Live).
Hoe AutoChart Live die basis gebruikt
Zodra de opname start, worden de sonar- en GPS-metingen gekoppeld aan de bestaande kaartstructuur. Elke vaarronde voegt nieuwe informatie toe aan het systeem. Hoe vaker en systematischer een gebied wordt gevaren, hoe completer het beeld wordt.
De kwaliteit van de uiteindelijke kaart hangt daarom sterk af van de dekking van het gebied. Enkele losse vaarlijnen geven slechts een globale indruk, terwijl een dicht patroon van parallelle sporen een veel gedetailleerder beeld oplevert van het bodemverloop.

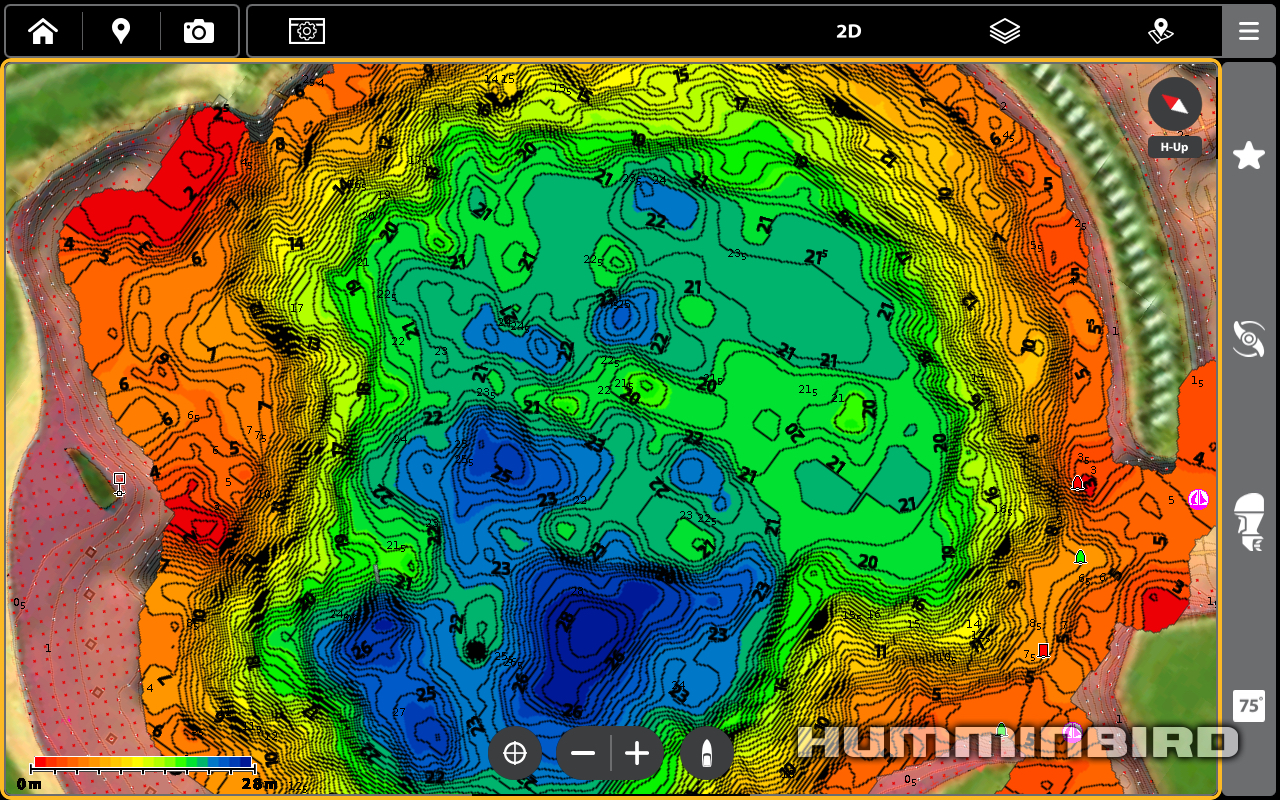

De AutoChart-kaart als eindresultaat

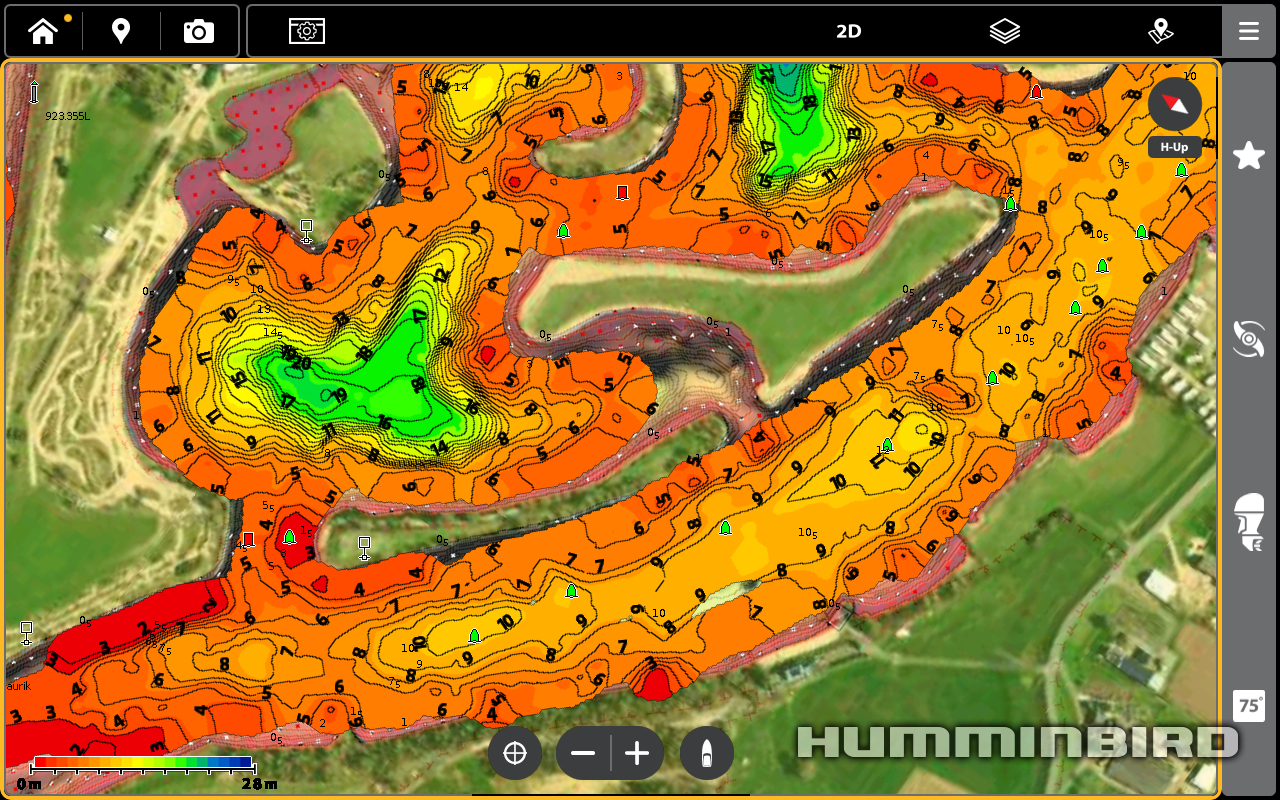

De AutoChart-kaart is het eindresultaat van alle verzamelde gegevens. Waar de Zero Line-kaart alleen de basisvorm van het water laat zien, bevat de AutoChart-kaart de daadwerkelijk berekende dieptelijnen en structuren.
Daarop worden onder andere taluds, geulen en ondiepere zones zichtbaar. Afhankelijk van de gebruikte sonar en instellingen kunnen ook bodemverschillen en vegetatie worden weergegeven.
Het verschil met de Zero Line-kaart is daarmee duidelijk: de ene vormt de basis, de andere is de uitgewerkte weergave van de gemeten werkelijkheid.
Praktische tips voor nauwkeurige kaarten
De kwaliteit van een AutoChart-kaart hangt sterk af van hoe een gebied wordt ingemeten. Een paar losse vaarroutes geven slechts een globale indruk, terwijl een systematische aanpak met voldoende overlap veel betere resultaten oplevert.
Door parallelle banen te varen en een constante vaarsnelheid aan te houden, ontstaat een betrouwbaarder en vollediger beeld van het bodemverloop. Ook een correct geplaatste transducer en stabiele GPS-ontvangst spelen hierin een belangrijke rol.
Tot slot
AutoChart Live maakt het mogelijk om een water niet alleen te bekijken, maar zelf in kaart te brengen op basis van actuele metingen. De Zero Line-kaart vormt daarbij de basis en opslagstructuur, terwijl AutoChart Live de data verzamelt en verwerkt. De AutoChart-kaart is uiteindelijk het eindresultaat van dat proces.
Door deze onderdelen goed van elkaar te onderscheiden wordt duidelijk hoe het systeem werkt: een vaste basis, een opnameproces en een dynamisch eindresultaat dat steeds nauwkeuriger wordt naarmate er meer data wordt verzameld.
👉Wil je advies of hulp bij installatie, instellingen of het interpreteren van je kaartdata, neem dan gerust contact op via de contactpagina
FAQ – veelgestelde vragen
Wat is het verschil tussen AutoChart Live en AutoChart?
AutoChart Live is het opname- en verwerkingsproces waarmee sonar- en GPS-data tijdens het varen worden verzameld en direct worden omgezet in kaartinformatie. AutoChart is het eindresultaat: de kaart die wordt opgebouwd op basis van die verzamelde data.
Heb ik altijd een Zero Line-kaart nodig?
Nee. AutoChart Live kan in veel Humminbird-toestellen ook zonder Zero Line SD-kaart gegevens opslaan. In dat geval wordt de data opgeslagen in het interne geheugen van het toestel.
Dit interne geheugen is echter beperkt en biedt doorgaans ruimte voor ongeveer 8 uur AutoChart Live-opname. Wanneer deze capaciteit vol is, kunnen oudere gegevens automatisch worden overschreven door nieuwe metingen.
De Zero Line-kaart wordt vooral gebruikt als uitbreidings- en beheermedium. Hiermee kun je grotere gebieden vastleggen, meer data opslaan en de informatie eenvoudig overzetten naar andere compatibele toestellen. Zonder Zero Line-kaart blijft AutoChart Live dus volledig bruikbaar, maar met beperktere opslag en minder flexibiliteit in beheer en overdracht.
Is de Zero Line-kaart een aparte kaart met dieptegegevens?
Nee. De Zero Line-kaart bevat geen dieptegegevens. Het is een basiskaart met alleen watercontouren, oevers en eilanden. De diepte-informatie wordt volledig opgebouwd door AutoChart Live op basis van sonar- en GPS-metingen.
Wordt mijn AutoChart-kaart automatisch beter?
Ja, maar alleen als er meer en betere data wordt verzameld. Hoe systematischer en vollediger een gebied wordt ingemeten, hoe nauwkeuriger en gedetailleerder de uiteindelijke kaart wordt.
Kan ik AutoChart Live-data overzetten naar een ander toestel?
Ja. Wanneer je werkt met een Zero Line SD-kaart kun je AutoChart Live-data in veel gevallen meenemen naar andere compatibele Humminbird-toestellen. Zo kun je dezelfde zelfgemaakte kaarten op meerdere units gebruiken.
