MEGA 360 wagon wheel effect door sonarinterferentie

17 mei 2026 Bart van den Boom

Korte samenvatting

Hier in dit blog wordt zichtbaar hoe het wagon-wheel effect in MEGA 360 beelden ontstaat, waarbij structuren in het sonarbeeld lijken op de “spaken” van een wagenwiel. Dit ontstaat door de manier waarop MEGA 360 het beeld in vaste stappen opbouwt terwijl de transducer draait en objecten in het water worden gescand. Door deze discrete beeldopbouw kan een regelmatig patroon visueel worden opgesplitst in segmenten die een wielachtig effect geven. In sommige gevallen kan externe interferentie dit effect versterken, waardoor het patroon duidelijker of onstabieler zichtbaar wordt. Het is geen hardwaredefect, maar een combinatie van beeldopbouw en mogelijke externe beïnvloeding.

Wagenwiel met Spaken

Bij Humminbird MEGA 360 Imaging kan het voorkomen dat het sonarbeeld vervormt, schokkerig draait of lijkt op een “wagenwiel”.

👉 Dit verschijnsel wordt in de praktijk vooral veroorzaakt door sonarinterferentie tussen meerdere actieve systemen.

In de praktijk zie je dit als:

Langzaam draaiende of schokkerige beeldopbouw
ruis of overspraak in beeld
delen van het beeld strepen vertonen (spaken van het wiel)

Wat is het wagon wheel effect?

Het wagon wheel effect is een visuele en technische verstoring waarbij het MEGA 360-beeld qua strepen lijkt op een oud koetswiel.

Dit ontstaat wanneer:

sonarrotatie
beeldverversing
en externe sonarbronnen
Interfereren met de 360 sonar uitzending.

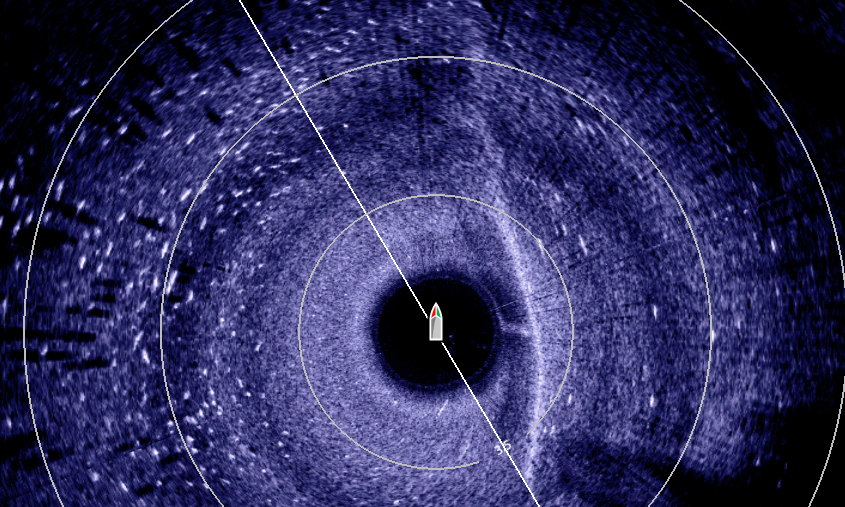

👉 Hierdoor lijkt de rotatie van het beeld onnatuurlijk of schokkerig. Hieronder een screenshot met strepen die door het beeld lopen.

Oorzaak: sonarinterferentie op 1200 kHz

MEGA 360 werkt met hoge resolutie sonar (1200 kHz MEGA Imaging).

Wanneer andere sonarbronnen die niet in het zelfde netwerk zitten op de boot actief zijn, kan er interferentie ontstaan tussen:

MEGA 360 sonarstraal
Side Imaging transducers
andere actieve sonarunits

👉 Deze sonarstralen kruisen elkaar continu tijdens gebruik.

Dit veroorzaakt:

sonar-naar-sonar interferentie
overspraak (crosstalk)
beeldruis en instabiele beeldopbouw

Interferentie binnen netwerkopstellingen

Binnen grotere Humminbird netwerken komt dit vaker voor.

Vooral wanneer:

meerdere units tegelijk actief zijn
meerdere transducers blijven pingen
Side Imaging en MEGA 360 tegelijk gebruikt worden
verschillende sonarbronnen niet goed gesynchroniseerd zijn

👉 Dan ontstaat een overlap van actieve sonarstralen binnen hetzelfde systeem.

Typische symptomen van interferentie

Het wagon wheel effect herken je vaak aan:

schokkerig langzamer draaiend MEGA 360-beeld
visuele “segmenten” in de scan
vervormde objecten
tijdelijk stilstaande delen in het beeld
ruis tijdens draaien of scannen

Belangrijk: juiste sonarbronconfiguratie

Om interferentie te beperken is juiste bronselectie essentieel.

Tijdens gebruik van MEGA 360:

gebruik MEGA 360 als actieve sonarbron
schakel andere SI/DI bronnen tijdelijk uit
voorkom dubbele actieve transducers

👉 Hiermee wordt sonarinterferentie sterk verminderd.

Meerdere transducers en netwerkgedrag

Wanneer meerdere units elk hun eigen transducer gebruiken:

blijven meerdere sonarbronnen actief
zelfs als één unit naar MEGA 360 schakelt
andere transducers blijven pingen

👉 Dit kan extra interferentie veroorzaken binnen het netwerk.

Stabilere situatie met één systeembron

Bij één unit met één MEGA 360 systeem:

stopt andere sonar automatisch bij MEGA 360 gebruik
en wisselt het systeem gecontroleerd tussen bronnen

👉 Dit geeft de meest stabiele beeldopbouw.

Software en netwerkstatus

Software speelt ook een rol in sonarinterferentie.

Problemen ontstaan bij:

verouderde software, altijd updaten
verschillende softwareversies binnen netwerk
slechte bron-synchronisatie

👉 Dit kan het effect versterken of instabiel maken.

Belangrijk inzicht

Het wagon wheel effect is geen defect van MEGA 360 zelf.

👉 Het is een combinatie van:

sonarinterferentie
bronconflicten
en netwerk- of systeemopbouw

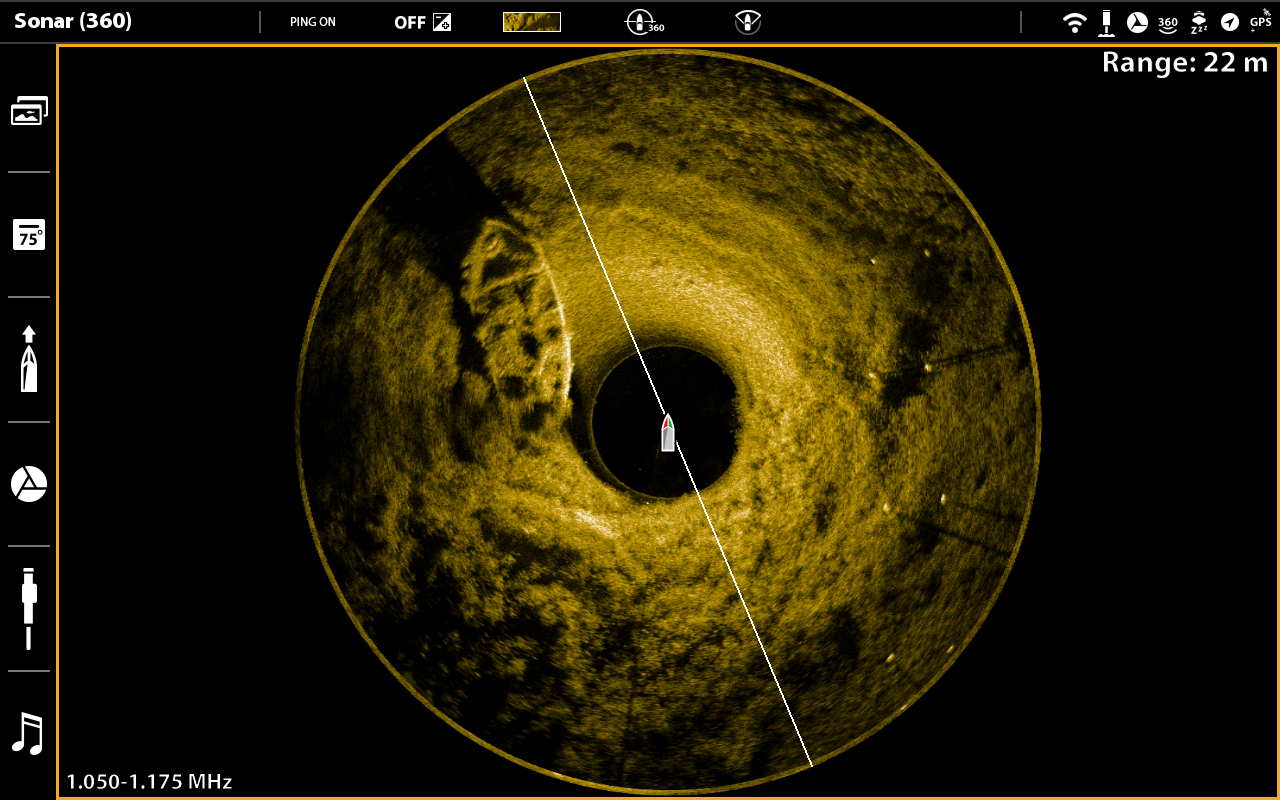

Hieronder zie je een zuiver MEGA360 beeld met gezonken boot zonder het wagon wheel effect.

Conclusie

Het MEGA 360 wagon wheel effect ontstaat vooral door sonarinterferentie tussen meerdere actieve sonarbronnen binnen een Humminbird systeem.

Vooral bij:

meerdere units
meerdere transducers
actieve Side Imaging en MEGA 360 tegelijk
en niet-gesynchroniseerde software

kan dit leiden tot:

vervormde beelden
schokkerige rotatie
en instabiele sonarweergave

👉 Correcte bronconfiguratie en softwareconsistentie zijn essentieel om interferentie te voorkomen.

Veelgestelde vragen (FAQ)

Waarom lijkt MEGA 360 op een wagenwiel?
Door de stapsgewijze beeldopbouw tijdens het draaien van de transducer ontstaat een segmentachtig patroon.

Is dit een storing in het systeem?
Nee, het is geen interne systeemstoring maar een visueel effect van beeldopbouw, soms beïnvloed door externe interferentie.

Welke externe factoren kunnen dit versterken?
Elektromagnetische interferentie, andere sonarbronnen of elektrische ruis aan boord.

Is dit een hardwareprobleem?
Meestal niet. Het is doorgaans geen defect, maar een combinatie van verwerking en omgeving.

Hoe herken je dat het geen echte structuur is?
Omdat het patroon meedraait of zich herhaalt zonder echte bodem- of objectconsistentie.
