Sonarschaduw bij MEGA Side Imaging: snoekbaars herkennen in de praktijk
Wat is sonarschaduw?
Sonarschaduw is het gebied op een side imaging beeld waar geen sonarreflectie terugkomt, omdat een object het signaal blokkeert.
S=Gebied zonder sonarreflectie door blokkade van een objectS = text{Gebied zonder sonarreflectie door blokkade van een object}S=Gebied zonder sonarreflectie door blokkade van een object
In eenvoudige termen:
Sonarschaduw laat zien waar een object zich bevindt doordat het sonar-signaal er niet langs of doorheen kan.
Hoe ontstaat sonarschaduw?
MEGA Side Imaging van Humminbird zendt sonar uit in een smalle waaier naar links en rechts van de boot.
Wanneer dit signaal een object raakt zoals:
- vis
- steen
- bodemstructuur
dan gebeurt het volgende:
- Het signaal wordt teruggekaatst (reflectie)
- Achter het object ontstaat een “donker gebied”
- Dat gebied noemen we sonarschaduw
👉 Hoe hoger het object boven de bodem, hoe langer de schaduw.
Waarom sonarschaduw zo belangrijk is
Sonarschaduw is essentieel voor interpretatie van side imaging omdat het informatie geeft die je niet direct uit de reflectie haalt.
Je kunt ermee bepalen:
- of iets vis of structuur is
- hoe hoog een object boven de bodem ligt
- de vorm en positie van onderwaterobjecten
👉 In veel gevallen is de schaduw belangrijker dan het object zelf.

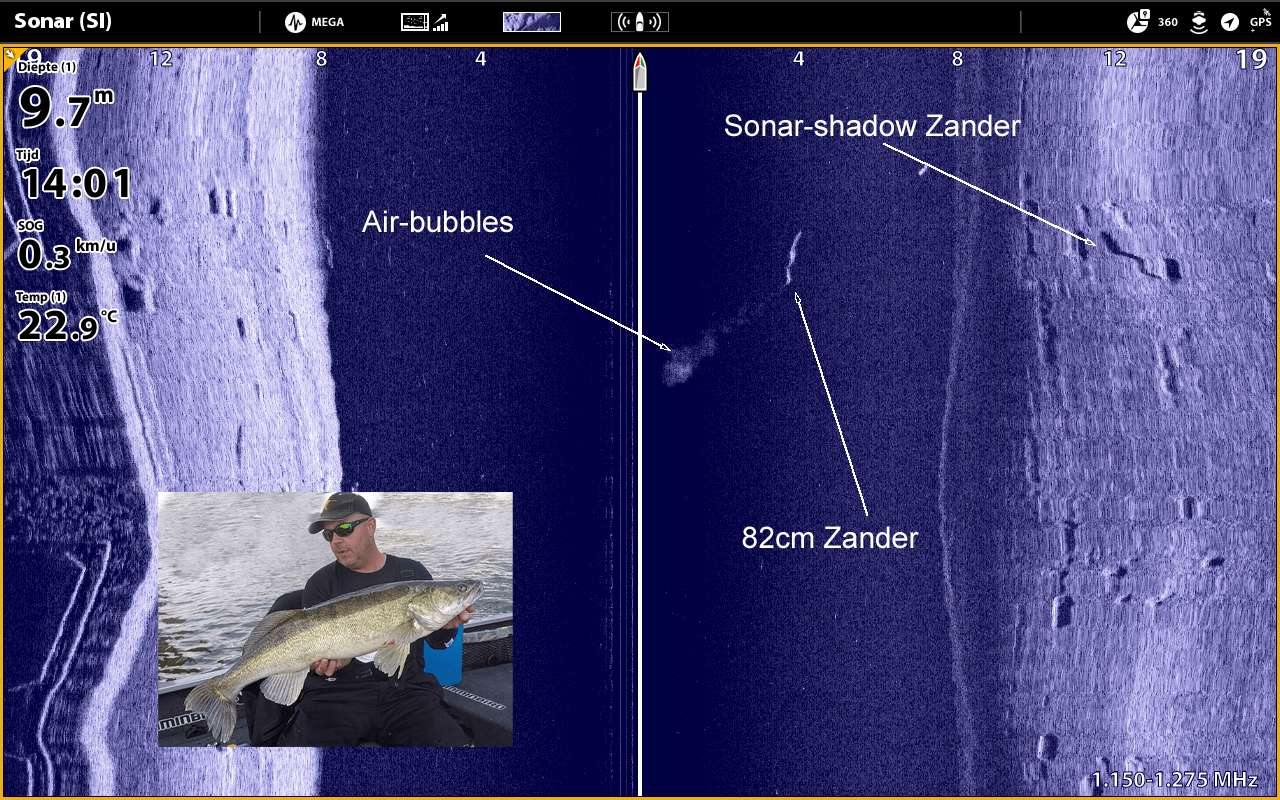

Hoe herken je snoekbaars op side imaging?
Snoekbaars op MEGA Side Imaging wordt meestal niet gezien als een duidelijke visvorm.
In plaats daarvan let je op:
- kleine, losse reflecties net boven de bodem
- korte en subtiele schaduwen
- afwijkingen in bodemstructuur
- soms meerdere signalen dicht bij elkaar
👉 Belangrijk inzicht:
Vis is geen vaste vorm op sonar, maar een patroon van reflectie en schaduw.
Structuur vs vis: het belangrijkste verschil
Structuren (stenen, takken, bodem):
- vaste, duidelijke schaduw
- stabiel beeld
- herkenbare vorm
Vis (zoals snoekbaars):
- kleine en losse signalen
- korte schaduw
- vaak in beweging of groep
👉 Dit onderscheid is cruciaal voor juiste interpretatie.
Praktijkcase: Predatortour
Tijdens wedstrijden zoals de Predatortour wordt in de praktijk duidelijk hoe belangrijk sonarschaduw is.
In realistische omstandigheden zoals stromend water:
- is vis vaak moeilijk direct zichtbaar
- maar schaduw verraadt exact de positie van vis ten opzichte van de bodem
- vooral snoekbaars laat subtiele maar herkenbare patronen zien
👉 Dit soort situaties bevestigt dat interpretatie belangrijker is dan alleen beeldherkenning.
Wat ik in de praktijk zie op het water
Op basis van praktijkgebruik van MEGA Side Imaging zie je vaak het volgende patroon:
- vis wordt pas zichtbaar door combinatie van reflectie + schaduw
- zonder schaduw worden objecten vaak genegeerd
- kleine instellingenverschillen bepalen of vis zichtbaar is of niet
👉 Dit maakt interpretatie een belangrijkere vaardigheid dan de technologie zelf.
Veelgemaakte fouten bij sonarschaduw
❌ Alleen naar heldere signalen kijken
Je mist dan diepte-informatie.
❌ Schaduw negeren
Daardoor verlies je het grootste deel van de interpretatie.
❌ Denken dat sonar een foto is
Side imaging is geen afbeelding, maar een interpretatie van signalen.
Hoe je sonarschaduw correct analyseert
Een goede analyse volgt altijd deze stappen:
- Kijk eerst naar de bodemstructuur
- Zoek afwijkingen in het patroon
- Analyseer de schaduw (lengte + richting)
- Combineer reflectie en schaduw
- Observeer beweging over tijd
👉 Pas daarna bepaal je of iets vis of structuur is.
Belangrijk inzicht
MEGA Side Imaging is geen visdetector, maar een systeem dat onderwaterstructuren en gedrag zichtbaar maakt.
Het laat niet “vis zien”, maar:
- reflecties
- schaduwen
- en bewegingen
👉 Interpretatie is dus belangrijker dan het beeld zelf.
Conclusie
Sonarschaduw is een van de belangrijkste elementen binnen side imaging sonar, maar wordt vaak onderschat.
Wie alleen naar reflecties kijkt, mist een groot deel van de informatie.
Wie ook de schaduw begrijpt:
- herkent vis sneller
- leest structuren beter
- en haalt veel meer uit MEGA Side Imaging
👉 In de praktijk is sonarschaduw vaak het verschil tussen zoeken en echt begrijpen wat er onder water gebeurt.
