Humminbird Ethernet Switch ETH 5PXG & 5PGL | Netwerk storingen & reset uitleg

6 mei 2026 Bart van den Boom

Korte samenvatting

Op deze pagina laat ik zien hoe de Humminbird Ethernet switches AS ETH 5PXG en 5PGL functioneren binnen het One Boat Network. Beide switches worden gebruikt om meerdere Humminbird units, sonarmodules, radar en Minn Kota systemen met elkaar te verbinden via een netwerkstructuur. De 5PXG is de oudere generatie met beperkte netwerkcapaciteit en minder compatibiliteit, terwijl de 5PGL een nieuwere versie is met uitgebreidere ondersteuning, meer netwerkdevices en betere compatibiliteit met moderne systemen zoals APEX, SOLIX, XPLORE en MEGA Live. Binnen één netwerk kunnen meerdere switches worden gekoppeld, maar het totaal aantal apparaten en compatibiliteit is software- en systeemafhankelijk.

Verschil tussen de oude ETH 5PXG en de nieuwe ETH5PGL

Binnen het Humminbird One Boat Network worden Ethernet switches gebruikt om meerdere apparaten zoals fishfinders, MEGA Live, Elektromotoren, downriggers en ankersystemen met elkaar te verbinden.

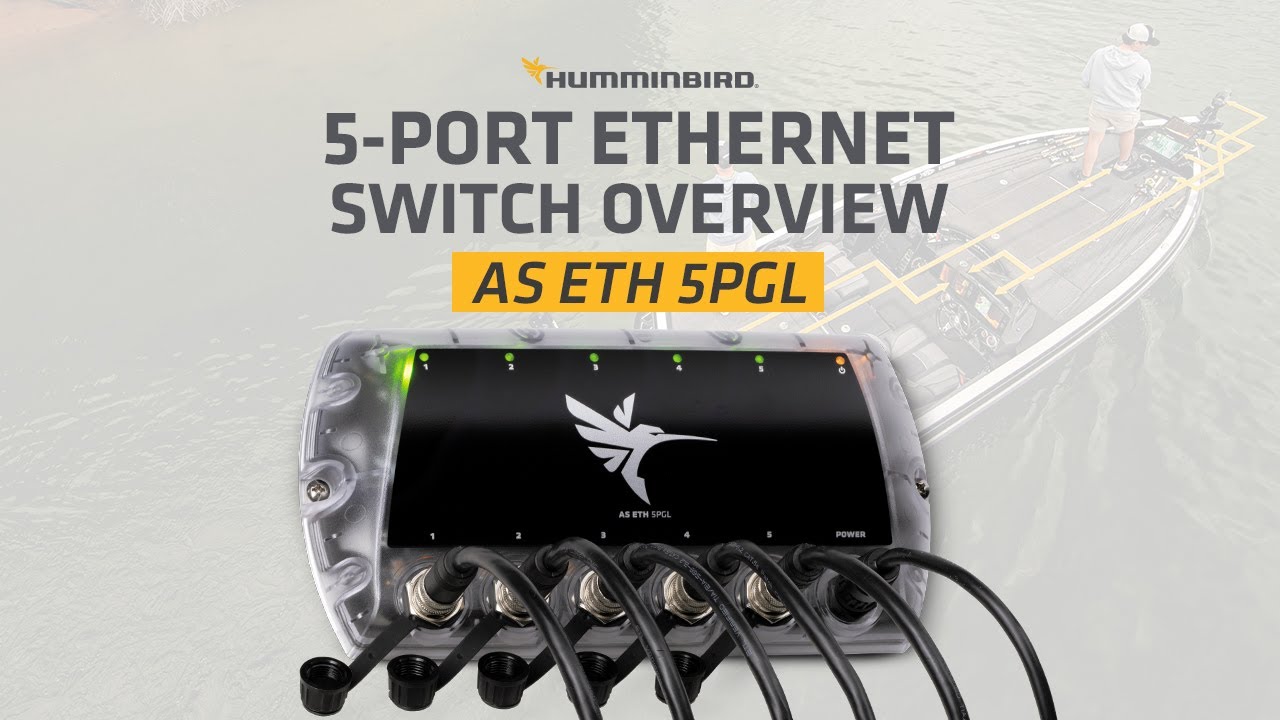

De oudere Humminbird AS ETH 5PXG en de nieuwe Humminbird AS ETH 5PGL lijken qua functie sterk op elkaar, maar er zijn belangrijke technische verschillen.

De 5PGL is een doorontwikkeling met:

hogere netwerkcapaciteit
verbeterde stabiliteit
LED statusfeedback
ondersteuning voor meer en zwaardere datastromen

De 5PXG is eenvoudiger en wordt nog steeds veel gebruikt in bestaande installaties, maar heeft beperkingen in netwerkcapaciteit en uitbreidbaarheid.

Belangrijk: netwerk-BUGS en blijvende storingen

In de praktijk komt het regelmatig voor dat netwerkproblemen of “onverklaarbare bugs” blijven bestaan, zelfs nadat apparatuur opnieuw is aangesloten of vervangen.

👉 De oorzaak zit vaak niet in de units zelf, maar in de Ethernet switch die nog interne statusinformatie vasthoudt.

Dit kan leiden tot:

wegvallende verbindingen
geen herkenning van apparaten
instabiel MEGA Live beeld
netwerkconflicten
vertraagde of foutieve dataoverdracht

Belangrijk principe: altijd volledig stroomvrij resetten

Een veelgemaakte fout is dat de Ethernet switch niet volledig spanningsloos wordt gemaakt na gebruik of wijziging in het netwerk.

👉 Zolang de switch onder spanning blijft staan:

blijft de interne status actief
worden netwerkconfiguraties niet volledig gewist
kunnen fouten of “ghost bugs” blijven bestaan

Beste praktijk: gebruik een hoofdschakelaar

Om dit structureel te voorkomen is het sterk aan te raden om een hoofdschakelaar voor het boordnetwerk te gebruiken.

👉 Hiermee kun je in één handeling:

het volledige netwerk spanningsloos maken
alle aangesloten Humminbird en Minn Kota systemen resetten
voorkomen dat de Ethernet switch “aan blijft hangen” in oude states

Dit zorgt ervoor dat het systeem bij opnieuw inschakelen altijd met een schone netwerkstart begint.

Oplossing: correcte reset procedure

Bij hardnekkige netwerkproblemen:

Schakel alle aangesloten units uit
Zet de hoofdschakelaar uit (volledig stroomloos maken)
Wacht minimaal 60-120 seconden
Schakel daarna alles weer in

👉 Hierdoor kan de switch zich volledig herinitialiseren en het netwerk opnieuw correct opbouwen.

Belangrijk inzicht

Veel problemen die worden gezien als:

waterkaarten die niet delen
accessoires die niet wordt gevonden
algeheel netwerkverlies
unit die niet wordt gevonden

zijn in werkelijkheid netwerk problemen in de Ethernet switch, niet in de sonar zelf.

Conclusie

De overstap van de 5PXG naar de 5PGL brengt verbeteringen in stabiliteit en capaciteit, maar het basisprincipe blijft hetzelfde:

👉 Een Ethernet switch moet bij storingen altijd volledig stroomvrij worden gemaakt om correct te resetten.

👉 Het gebruik van een hoofdschakelaar voor het volledige netwerk is hierbij de beste praktijk om structurele problemen te voorkomen.

Veelgestelde vragen (FAQ)

Wat is het verschil tussen 5PXG en 5PGL?
De 5PGL is nieuwer, ondersteunt meer apparaten en heeft betere compatibiliteit met moderne Humminbird systemen.

Hoeveel apparaten kunnen op een netwerk?
Tot ongeveer 20 apparaten, afhankelijk van configuratie en softwareversies.

Kun je meerdere switches gebruiken?
Ja, tot meerdere switches kunnen in serie gekoppeld worden gekoppeld binnen één netwerk.

Welke systemen werken ermee samen?
Humminbird APEX, SOLIX, XPLORE, HELIX G3N/G4N en Minn Kota systemen zoals i-Pilot Link.

Waarom is software belangrijk bij deze switches?
Omdat netwerkcommunicatie afhankelijk is van firmware-compatibiliteit tussen alle apparaten.
